ARTÍCULO: 044 – El tomado de juntas y fisuras en pavimentos
Contenido:
El tomado de juntas y fisuras, tanto en pavimentos asfálticos como se hormigón, es una de las tareas más habituales en las políticas de conservación y rehabilitación vial. No obstante, muchas veces se realiza de maneras que no guardan ni el más mínimo detalle técnico; como es el caso del calentamiento del sellador asfáltico observado en la Figura 1 y su posterior distribución según se ve en la Figura 2.
Figura 1. Calentamiento directo a la llama de un sellador asfáltico

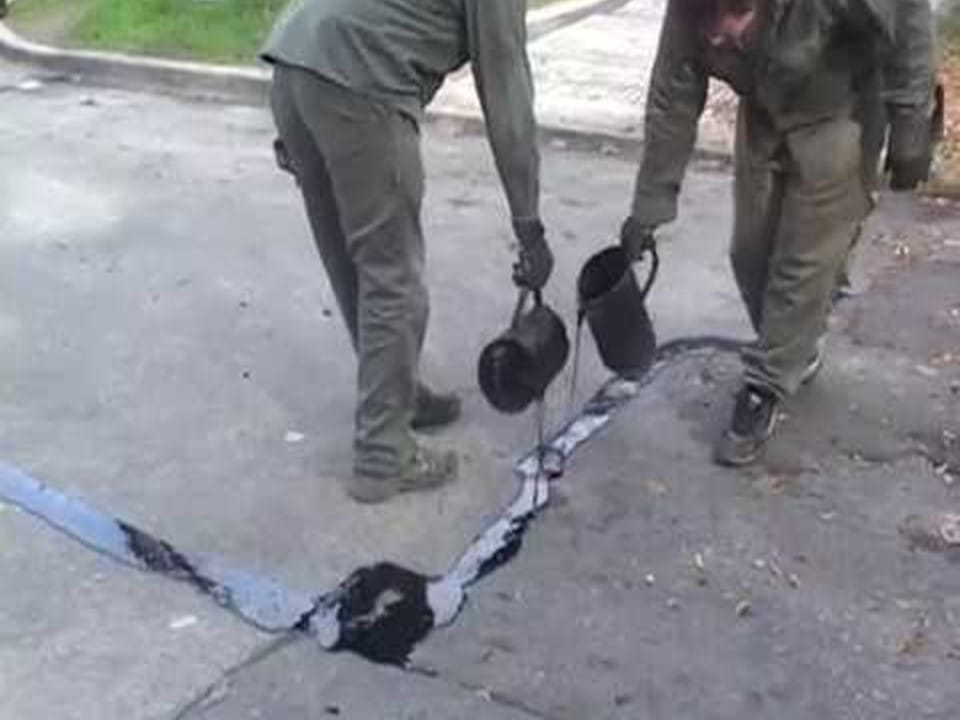

Figura 2. Distribución inadecuada de un sellador asfáltico
Claramente, estas dos tareas, esenciales en el tomado de juntas y fisuras mediante un sellador asfáltico, se realiza con mayor aptitud técnica cuando se emplea una fusora, como la que se observa en la Figura 3, que cuenta con un baño termostatizado en el cual se introducen los habituales panes de sellador asfáltico con los que suele proveerse. De este modo, el incremento de temperatura de este material se realiza de manera controlada y paulatina, aportando a que las propiedades con las que se fabrica se mantengan de mejor modo.
La distribución del sellador asfáltico, una vez a la temperatura adecuada, se realiza mediante la lanza que tiene incorporada el equipo, lográndose una aplicación controlada, como la que se observa en la Figura 4.

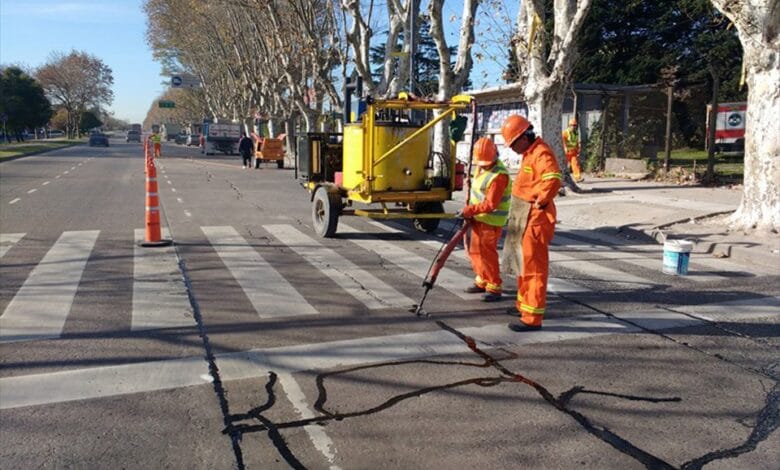

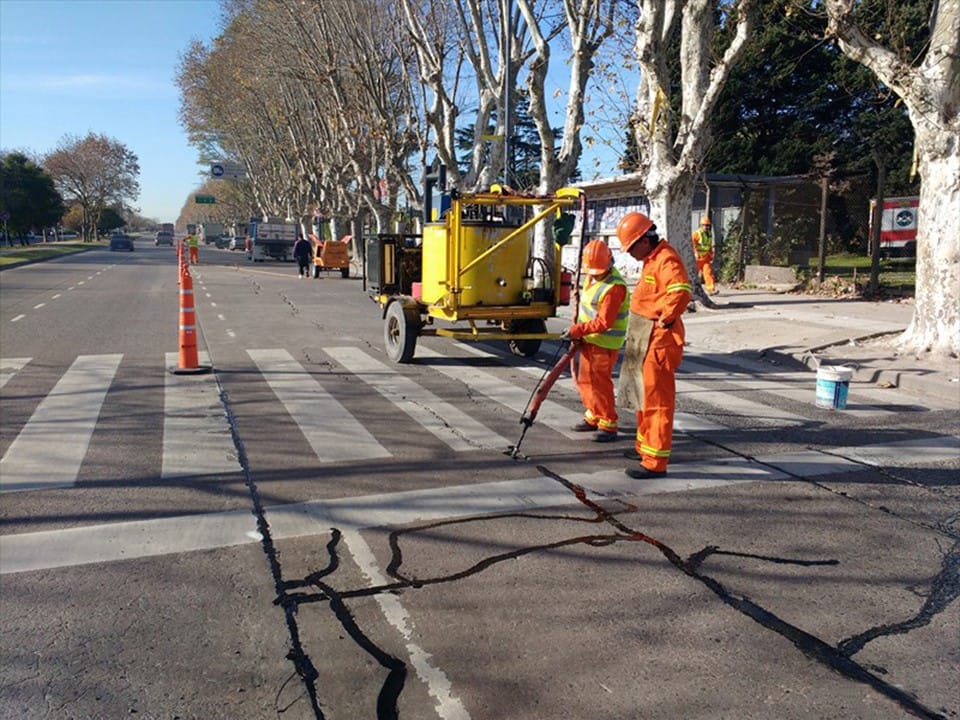

Figura 3. Fusora para sellador asfáltico

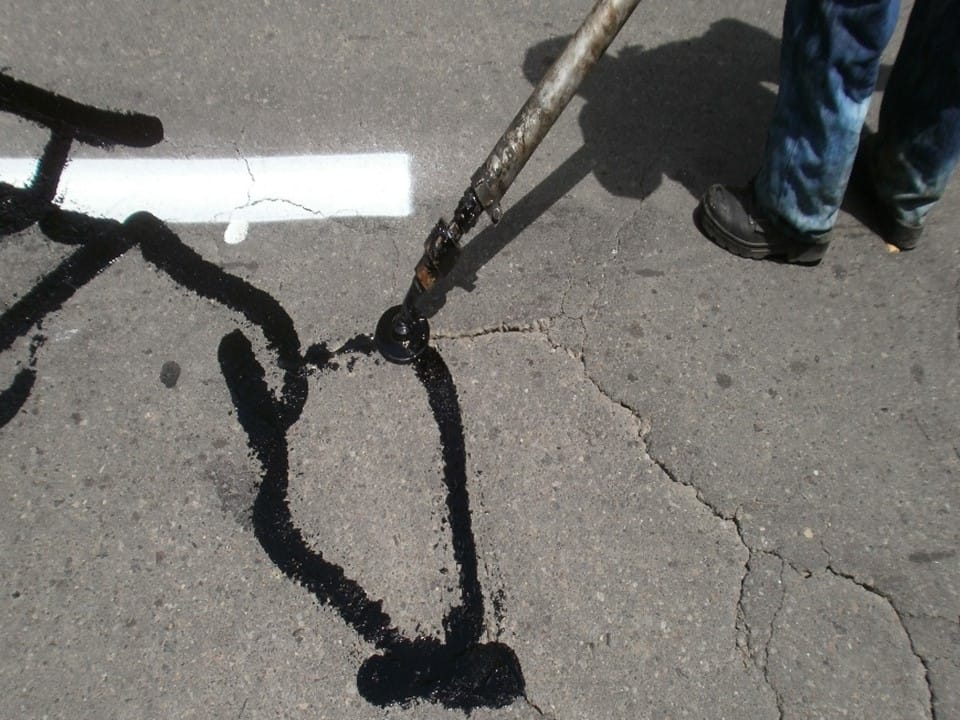

Figura 4. Lanza y distribución del selllador asfáltico
De igual modo, las diversas normativas y reglamentaciones existentes contemplan diferentes tipos de configuraciones para la tarea, tanto se trate de un pavimento asfáltico (Figura 5) o un pavimento de hormigón (Figura 6); solo a nivel de ejemplos.

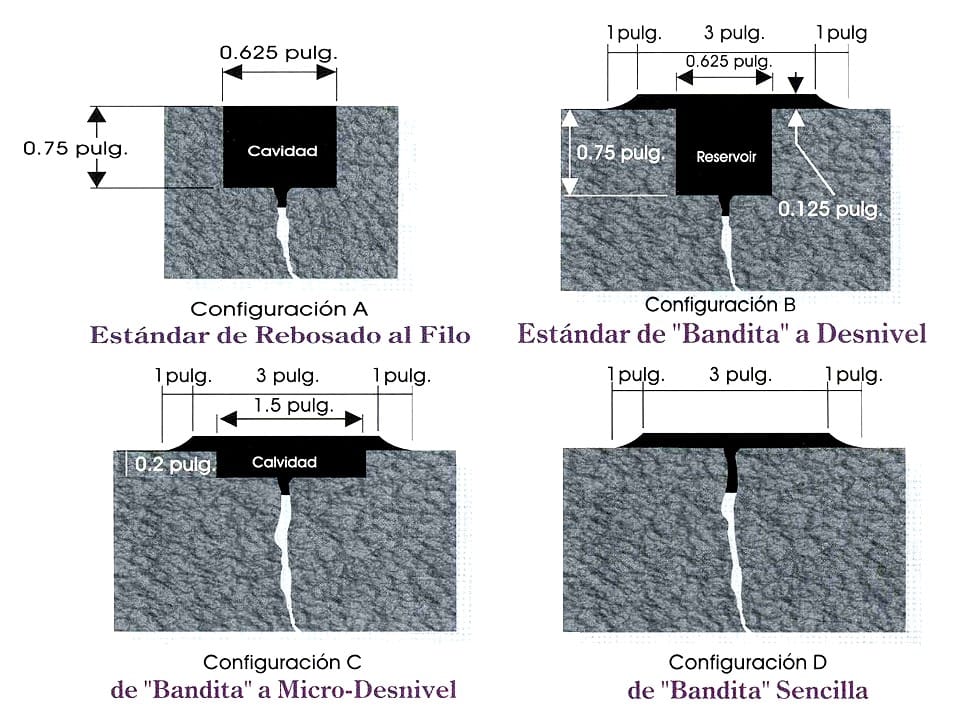

Figura 5. Ejemplo de cuadro de configuraciones para pavimento asfáltico

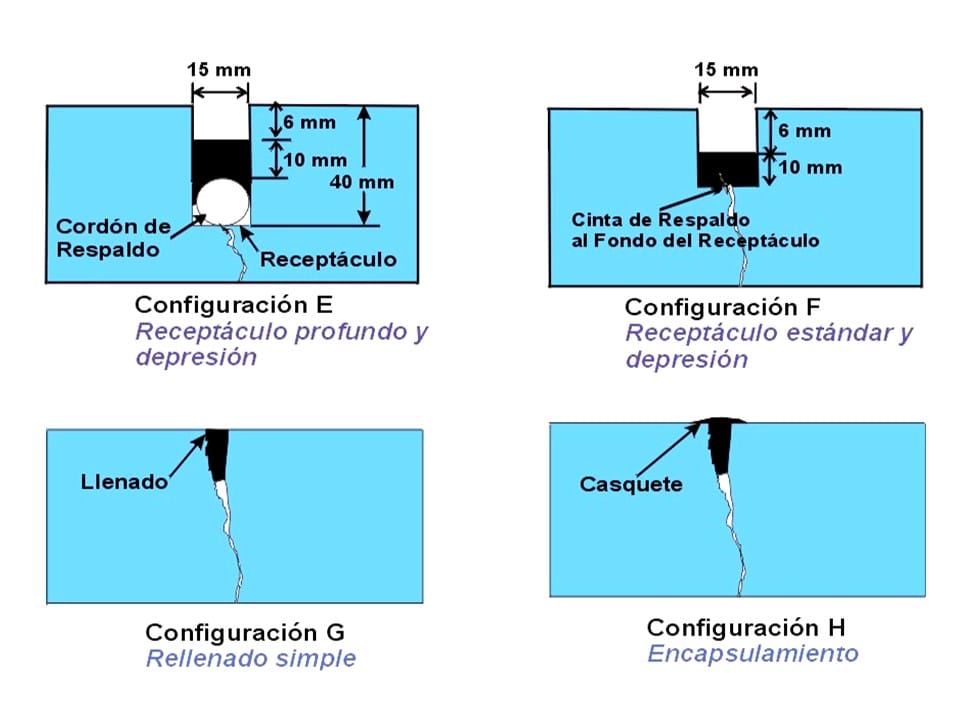

Figura 6. Ejemplo de cuadro de configuraciones para un pavimento de hormigón
Como se observa en estas figuras, algunas de las configuraciones requieren de un rebaje de la superficie o la generación de un reservorio, como los que se obtienen mediante la ruteadora de la Figura 7, entre otros equipos.

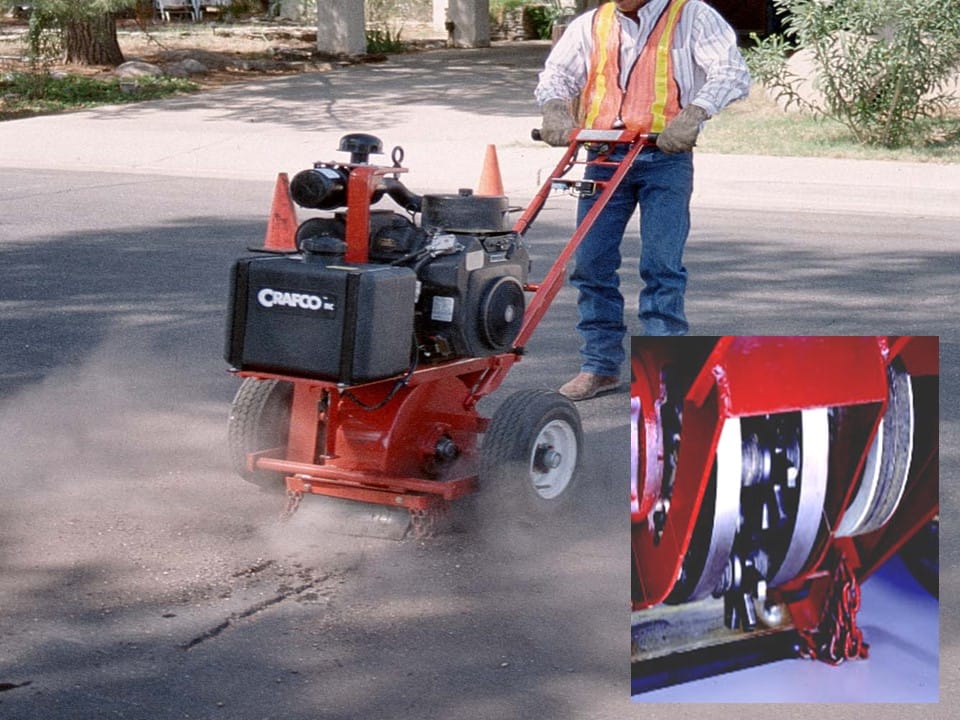

Figura 7. Ruteadora en un pavimento asfáltico
Claro está, tanto las juntas como fisuras, previo a la colocación del sellador asfáltico, deben encontrarse limpias, secas y libres de todo tipo de materia que pueda luego entorpecer su adecuado funcionamiento (Figura 8).

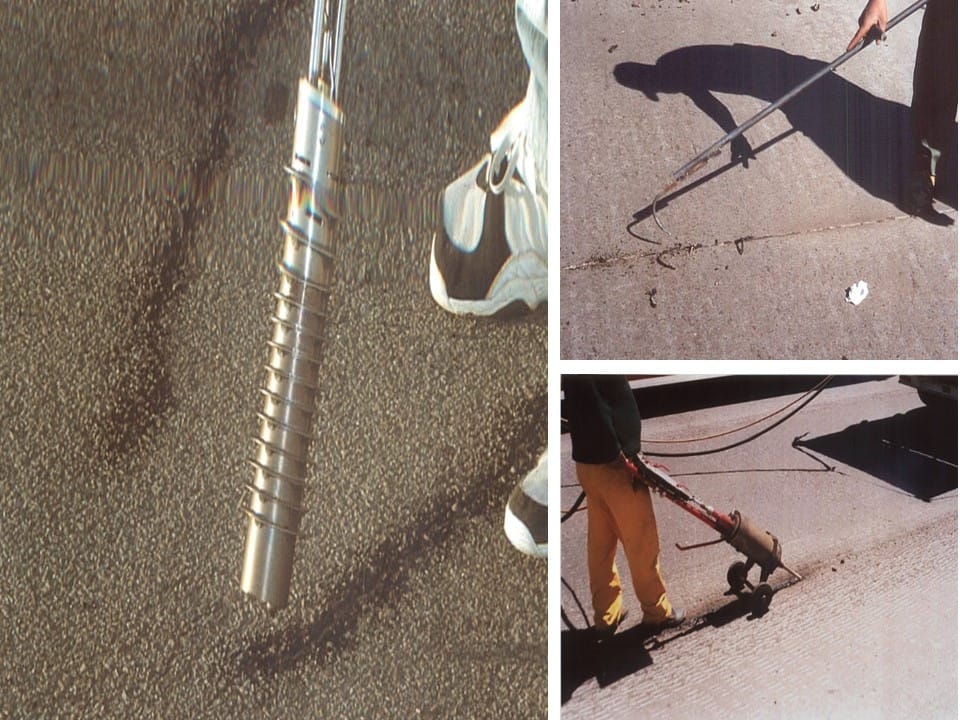

Figura 8. Tareas de limpieza y secado en juntas y fisuras
Finalmente, vale la pena mencionar que en el caso de los pavimentos de hormigón existen productos alternativos para la realización de esta tarea en frío, como es el caso de los selladores siliconados, Figura 9.

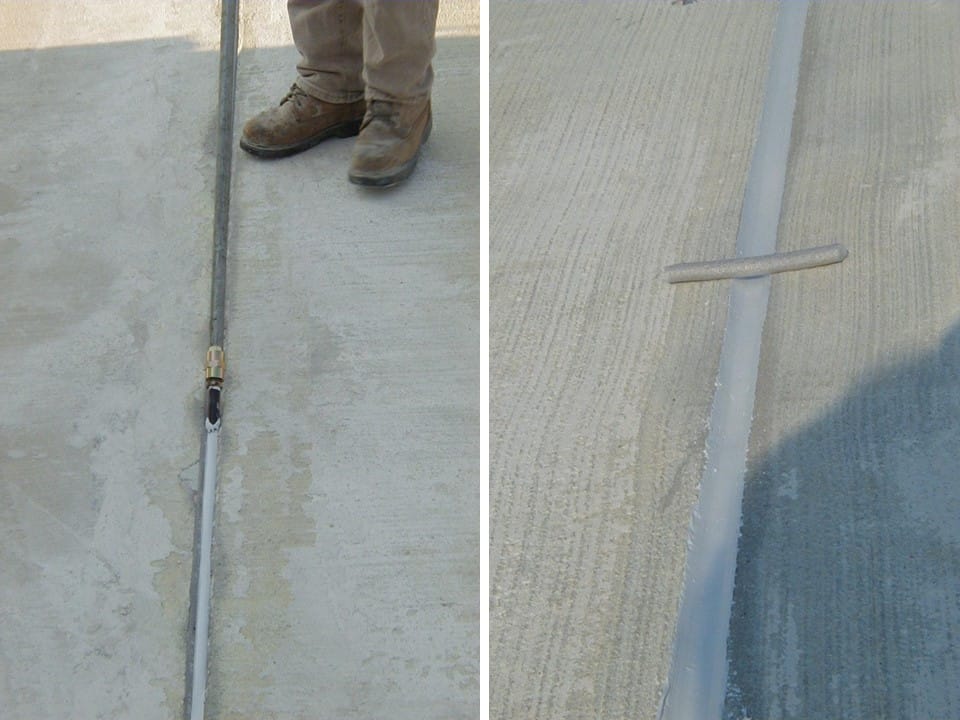

Figura 9. Tomado de junta en pavimento de hormigón con sellador siliconado
Se ha realizado con el presente artículo una breve reseña de diversos aspectos del tomado de juntas y fisuras, que se pretende sirvan de disparador para que el lector cuente con una base sobre la cual luego profundizar sus investigaciones.
Nos seguimos leyendo.
Referencias
Rivera, J. (2023). Revalorización de la componente técnica en las políticas municipales aplicadas en los pavimentos urbanos. GIICMA, UTN Concordia, n 16, pp 15-21, enero-junio.
